| 圓柱立式鉆銑床 產品編號 | 圓柱立式鉆銑床 規格說明 |
| 930100010 | 最大鉆孔直徑 ?35 mm
最大攻絲直徑 M20 mm
主軸最大行程 160 mm
主軸中心至立柱母線的距離 320 mm
主軸端面至工作臺的最大距離 625 mm
主軸端面至底 |
| 930100020 | 最大鉆孔直徑 20 mm
最大攻絲直徑 12 mm
主軸最大行程 80 mm
主軸錐孔 MT2
主運動變速級數 100-1500±10% rpm
主軸端面至工作臺的最大距離 250 mm
主 |
| 930100030 | 最大鉆孔直徑 30 mm
最大攻絲直徑 14 mm
主軸最大行程 100 mm
主軸錐孔 MT3
主運動變速級數 100-1800±10% rpm
主軸端面至工作臺的最大距離 720 mm
|
| 930100040 | 最大鉆孔直徑 40 mm
最大攻絲直徑 20 mm
主軸最大行程 120 mm
主軸錐孔 MT4
主軸轉速(高) 250-1750±10% rpm
主軸轉速(低) 100-900±10% rpm
主軸端面至工 |

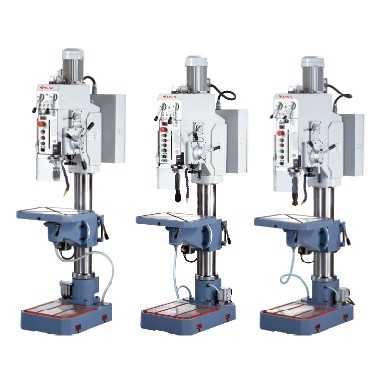

| 930101010 | 最大鉆孔直徑及攻絲直徑 ?35/M22 mm
最大銑刀直徑 80 mm
主軸最大行程 190 mm
主軸中心至立柱母線的距離 340 mm
主軸端面至工作臺的最大距離 665 mm
主 |
| 930101020 | 最大鉆孔直徑及攻絲直徑 ?40/M24 mm
最大銑刀直徑 80 mm
主軸最大行程 200 mm
主軸中心至立柱母線的距離 360 mm
主軸端面至工作臺的最大距離 590 mm
主軸 |
| 930101030 | 最大鉆孔直徑及攻絲直徑 ?50/M30 mm
最大銑刀直徑 80 mm
主軸最大行程 240 mm
主軸中心至立柱母線的距離 360 mm
主軸端面至工作臺的最大距離 590 mm
主軸 |
| 930102010 | 最大鉆孔直徑及攻絲直徑 ?35/M22 mm
最大銑刀直徑 80 mm
主軸最大行程 155 mm
主軸中心至立柱母線的距離 320 mm
主軸端面至工作臺的最大距離 625 mm
主 |
| 930102020 | 最大鉆孔直徑及攻絲直徑 ?40/M24 mm
最大銑刀直徑 80 mm
主軸最大行程 190 mm
主軸中心至立柱母線的距離 340 mm
主軸端面至工作臺的最大距離 665 mm
主 |
| 930102030 | 最大鉆孔直徑及攻絲直徑 ?50/M30 mm
最大銑刀直徑 80 mm
主軸最大行程 200 mm
主軸中心至立柱母線的距離 360 mm
主軸端面至工作臺的最大距離 590 mm
主 |
| 930103010 | 最大鉆孔直徑（在中碳鋼上） ?62 mm
最大鉆孔直徑（在鑄鐵上） ?72 mm
最大攻絲直徑（在中碳鋼上） M46 mm
最大攻絲直徑（在鑄鐵上） M52 mm
主軸中心線 |
| 930103020 | 最大鉆孔直徑（在中碳鋼上） ?80 mm
最大鉆孔直徑（在鑄鐵上） ?105 mm
最大攻絲直徑（在中碳鋼上） M52 mm
最大攻絲直徑（在鑄鐵上） M60 mm
主軸中心線 |
| 930103030 | 最大鉆孔直徑（在中碳鋼上） ?80 mm
最大鉆孔直徑（在鑄鐵上） ?105 mm
最大攻絲直徑（在中碳鋼上） M52 mm
最大攻絲直徑（在鑄鐵上） M60 mm
主軸中心線 |
| 930103040 | 最大鉆孔直徑及攻絲直徑 ?50/M36 mm
最大端銑直徑 80 mm
主軸最大行程 240 mm
立柱母線至工作臺中間T型槽距離 630 mm
主軸端面至工作臺的最大距離 800 |
| 930104010 | 最大鉆孔直徑(鋼) 40 mm
最大攻絲直徑(鋼) M28 mm
最大端銑刀直徑 80 mm
主軸中心至導軌面距離 400 mm
主軸端面至工作臺的最大距離 880 mm
主軸最大行 |
| 930104020 | 最大鉆孔直徑(鋼) 50 mm
最大攻絲直徑(鋼) M35 mm
最大端銑刀直徑 80 mm
主軸中心至導軌面距離 450 mm
主軸端面至工作臺的最大距離 1050 mm
主軸最大 |
| 930104030 | 最大鉆孔直徑(鋼) 50 mm
最大攻絲直徑(鋼) M30 mm
最大端銑刀直徑 80 mm
主軸中心至立柱導軌面距離 450 mm
主軸端面至工作臺的最大距離 550 mm
主軸最 |
| 930104040 | 最大鉆孔直徑(鋼) 63 mm
最大攻絲直徑(鋼) -
最大端銑刀直徑 80 mm
主軸中心至立柱導軌面距離 450 mm
主軸端面至工作臺的最大距離 680 mm
主軸最大行 |
